Szukasz sposobu, by uporządkować złączki WAGO w szafie rozdzielczej?
Zaprojektowałem prosty uchwyt snap-on na szynę DIN dla trzech złączek WAGO 221-413 – szybki w montażu, stabilny i łatwy do wydrukowania.
🔧 Projekt i funkcjonalność
Uchwyt zatrzaskuje się beznarzędziowo na standardowej szynie DIN 35 mm i utrzymuje trzy złączki w jednej linii. Dzięki zatrzaskowi można go łatwo montować i demontować – idealne rozwiązanie do rozdzielnic, szafek sterowniczych czy projektów DIY.

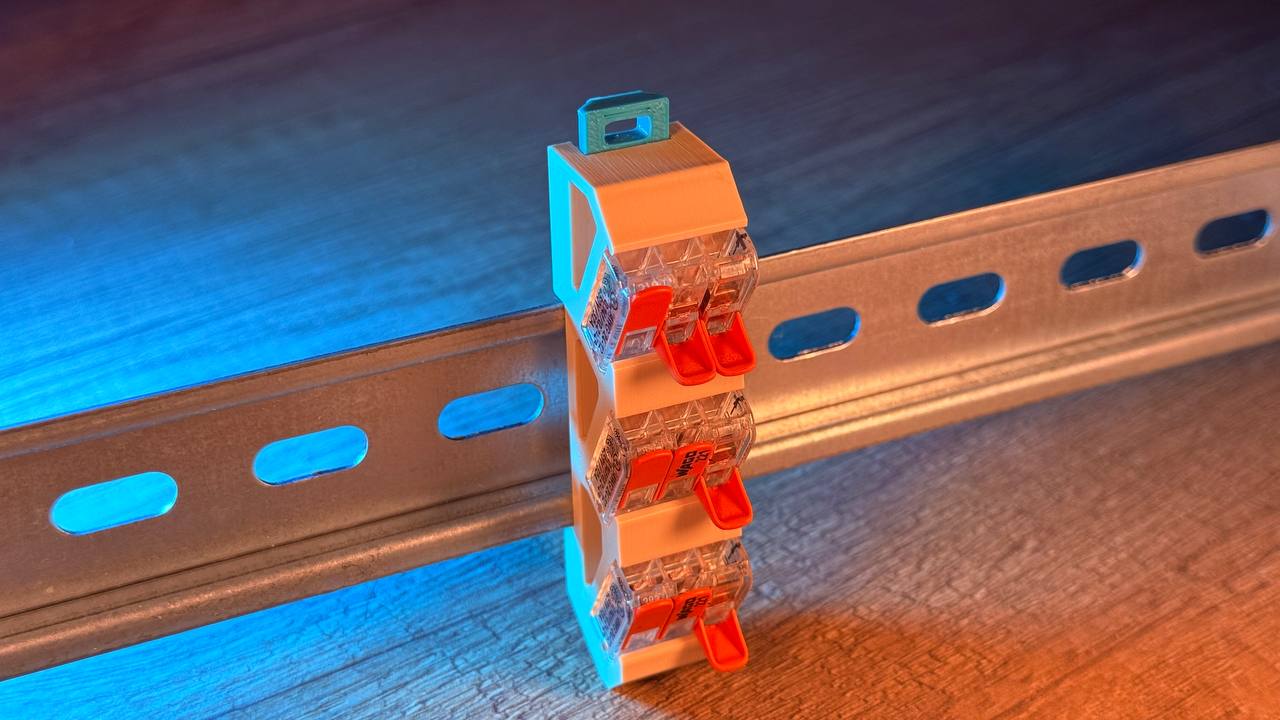

Uchmyt na szynie DIN.
🖨️ Parametry druku
Uchwyt zoptymalizowałem pod FDM – nie trzeba podpór, a druk trwa krótko.
Materiał: PETG lub ABS (dla lepszej wytrzymałości)
Wysokość warstwy: 0.2 mm
Infill: 20–30%
Support: niepotrzebny
Brim: opcjonalny
🧩 Kompatybilność
Uchwyt pasuje tylko do WAGO 221-413 (wersja 3-torowa).
Dla większych wersji – 221-415 (5 torów) i 221-417 (7 torów) – planuję osobne modele.

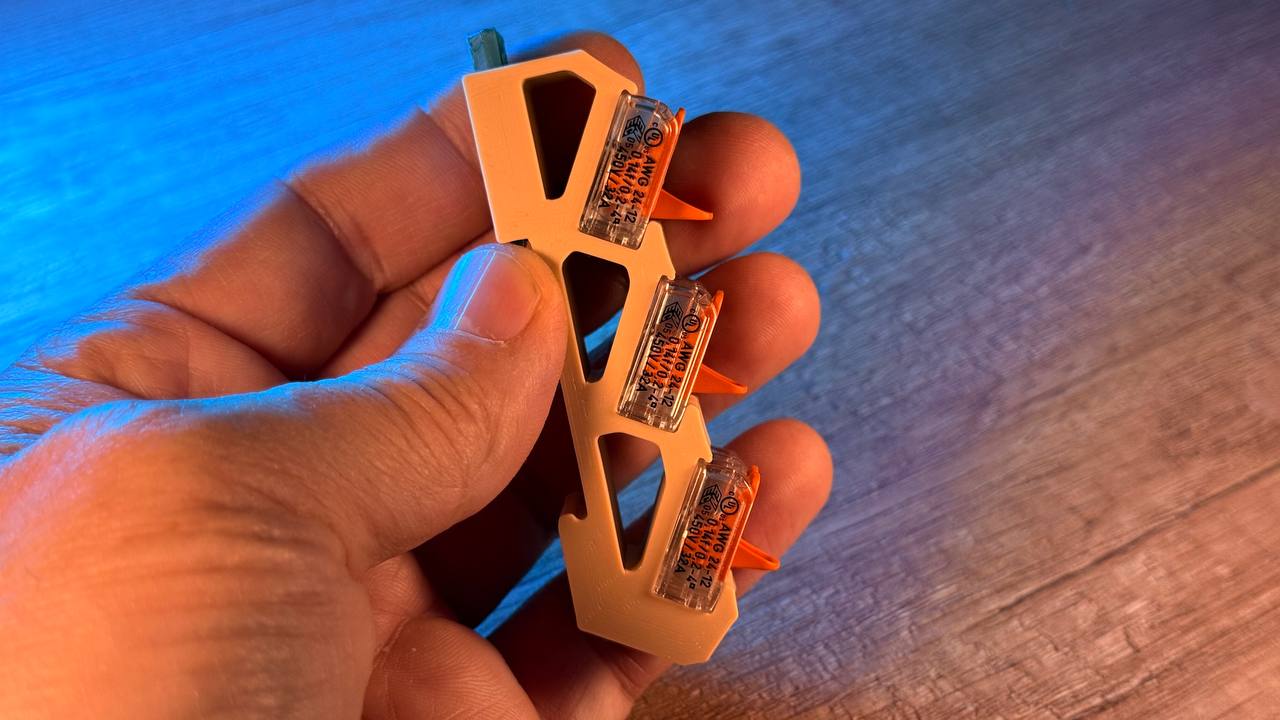

Uchmyt gotowy do montażu.
📥 Pobierz model
Model dostępny do pobrania na Printables:
🔗 https://www.printables.com/model/1295682-din-rail-holder-for-3x-wago-221-413
Na printables znajdziesz jeszcze kilka innych moim modeli:
https://www.printables.com/@SQ9MDD/models
R.
