Krótkofalarstwo to bardzo szerokie hobby w którym każdy coś ciekawego może znaleźć dla siebie. Tym razem mam przyjemność pisać o dekodowaniu sond meteo oraz systemie wymiany informacji dla krótkofalowców czyli znanym większości jako APRS.
Co ma wspólnego poszukiwanie sond i aprs w tym artykule ?
Otóż do uruchomienia bramki nasłuchowej do sondy meteo i do uruchomienia Digi APRS potrzebujemy komputera Raspberry Pi. W internecie mamy dostępne wiele obrazów do nasłuchów sond meteo oraz do postawienia Igate APRS.
Wiec do rzeczy… Do tej pory by posiadać bramkę nasłuchowa do sond meteo potrzebowaliśmy komputer Raspberry Pi oraz odbiornik SDR. Kolejno by uruchomić Digi APRS na Raspberry Pi potrzebowaliśmy kolejne RPi, kartę dźwiękową oraz interface separujący a także radiotelefon na wybrane pasmo. Wychodzi już potrzeba zakupu 2 szt. Raspberry Pi, oraz zapotrzebowanie na więcej miejsca. Na szczęście nie do końca…
Jakie czynności wykonujemy ?
Otóż zakupujemy:
- Raspberry Pi 3B / 3B+ (niższe wersje mają słabsze moce obliczeniowe)
- karte dzwiekowa USB kompatybilna z Raspberry Pi
- Dongla RTL-SDR USB (np: r802t2)
- Interface Separujacy „Burzanin” wg. Ryśka SQ9MDD
- karta MicroSD / może być równie dobrze Pendrive USB 8GB
- Potrzebujemy tez radiotelefon do DIGI APRS (zwykly na FM dzialajacy na 144,800 MHz lub 432,500 MHz).
Potrzebujemy uruchomić czysty system Raspbian. Proponuję wersje Lite z racji na wykorzystanie wyłącznie terminalu a wersja Desktopowa wymaga większego wykorzystania procesora oraz pamięci RAM.
Jak wgrać i uruchomić Raspbiana Lite na microSD lub Pendrive USB ? Odpowiedz znajdziecie w sieci.
Po uruchomieniu Raspbiana zaczynamy standardowo od aktualizacji sudo apt-get update, sudo apt-get upgrade. Teraz czas na instalacje całego komponentu bramki do sond zwanego często SPdxl (autorstwa SP9SKP przy pomocy innych kolegów). Skrypt można uzyskać dzięki życzliwości w zamian za wymianę danych którą można uzyskać instalując bramkę do sond meteo, dekodując sondy i wysyłając dane do wspólnej bazy SKP. Kolejno uruchamiamy ten skrypt który już sam instaluje wszystko.
Następnie uruchamiamy ponownie Raspberry Pi, logujemy się i dokonujemy instalacji APRX według instrukcji SQ9MDD (link: http://tech4.pl/SQ9MDD/?p=626). Postępujemy według instrukcji do momentu blokady karty microSD poprzez RW RO. Jeżeli podczas konfiguracji wybraliście zapis pliku aprx_rf.log w katalogu /tmp/ to nie ma problemu z kartą microSD.
Teraz instalujemy Dashboard APRX korzystajac z instrukcji Ryska SQ9MDD (link http://tech4.pl/SQ9MDD/?p=1579). Po czym tworzymy bardzo prosty plik index.html wpisując komendę:
sudo nano /var/html/www/index.html
W środku umieszczamy podobny prosty kod zmieniając tylko opisy i znaki stacji. Możemy pobrać jakąś ikonę DIGI z internetu i utworzyć plik z nazwą favicon_digi.ico
<html>
<head>
<title>.::SR5ZBL APRX & SPdxl::.</title>
<meta http-equiv=”refresh” content=”300″>
<link rel=”shortcut icon” href=”favicon_digi.ico”>
</head>
<p><iframe src=”/spdxl/index.php” style=”height:450px;width:100%;”></iframe></p>
<p><iframe src=”index.php” style=”height:450px;width:100%;”></iframe></p>
<p><center><h3>..::SR5ZBL APRX & SPdxl::..</h3></center></p>
<p><center><h3>by Michal SP5OSP 73! – 2019-2020</h3></center></p></html>
Jest to bardzo prymitywna forma umieszczania dwóch dashboardów ale dla laików myślę że osiągalna i wygodne.

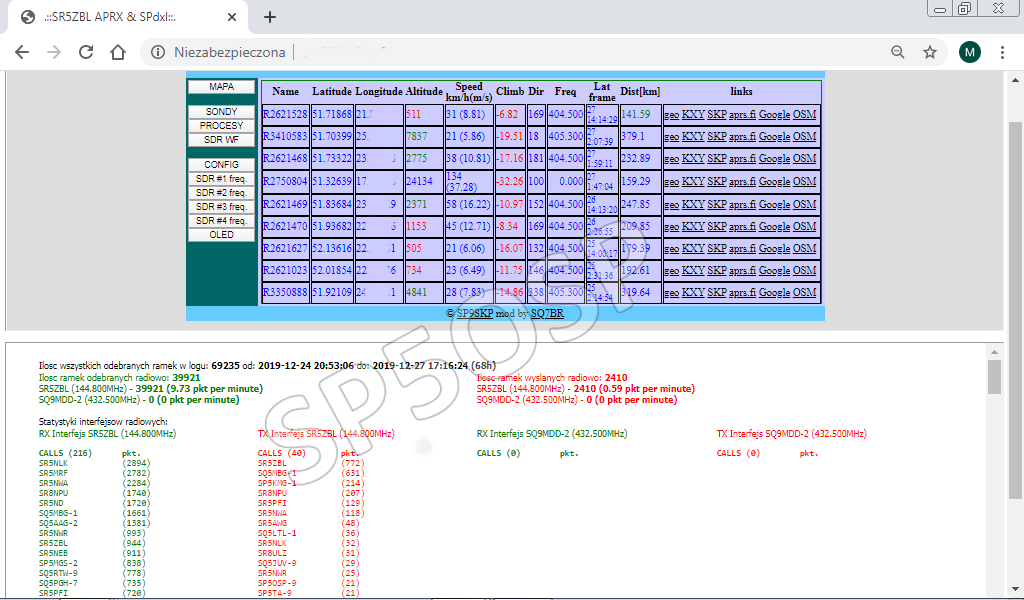

Teraz wpisujemy IP maliny i widzimy ze działa. Oczywiście pamiętajcie że należy ustanowić stałe uruchamianie ponowne (automatyczne lub ręczne) ponieważ z racji na zbyt dużą ilość zebranych statystyk powstaje problem z ładowaniem statystyk na stronie. Zauważalny jednak jest problem że statystycznie 1/8 uruchomień ponownych wykazuje problem braku łączności z internetem. Zawsze można sobie darować
Opisałem tylko jak uruchomić to na Raspberry Pi 3B / 3B+ ponieważ tylko na tym testowałem. Jeszcze wcześniej uruchomiłem APRX i SPdxl na RPi 2 lecz niestety bez skutku ponieważ po uruchomieniu procesor pokazywał zajętość 100% co uniemożliwia pracy APRX i SPdxl-a. Chętnie odpowiem na wasze kłopoty i pomogę w uruchomieniu.
Dziki temu pomysłowi można zyskać więcej stacji Digi APRS oraz więcej stacji dekodujących sondy meteo. W SP jest ok. 60 stacji dekodujących poprzez sam SPdxl. Ja uruchomiłem już takich „COMBO” stacji 3 szt. Zachęcam do korzystania i dzielenia się spostrzeżeniami.
Michal SP5OSP 73!
